Ghid CFH FIX 3100: sudură autogenă, lipire tare și alimentarea corectă cu gaz

Alegerea corectă a unui set autogen de sudură și lipire tare determină fundamental cât de precis, sigur și confortabil poți lucra cu flacără. Acest ghid este destinat instalatorilor de apă, gaz și încălzire, tinichigiilor auto și pasionaților exigenți și prezintă în detaliu setul CFH FIX 3100 — de la punerea în funcțiune până la alimentarea cu gaz.

Timp de citire: ~10–12 minute | Nivel de dificultate: ★★☆☆☆ (accesibil, practic)

1. La ce folosește flacăra autogenă? Sudură vs. lipire tare

La tehnologia autogenă (cu flacără de gaz), căldura nu vine de la un arc electric, ci de la o flacără de gaz alimentată cu oxigen. Are două utilizări de bază, iar diferența dintre ele este importantă:

• Sudura autogenă: topim chiar materialul pieselor de îmbinat, de regulă la table de oțel cu grosimi de 0,1–2,5 mm. La reparații de caroserie, lucrări la eșapament și mecanică fină, controlabilitatea ei rămâne de neegalat.
• Lipirea tare (brazarea): piesele nu se topesc — îmbinarea o realizează un aliaj de lipit cu punct de topire mai scăzut (cupru-fosfor sau aliaj cu argint, cu temperatură de lucru de 650–900 °C). Aceasta este tehnologia de bază la țevile de cupru în instalațiile de apă, gaz, încălzire și climatizare.

Ambele necesită o flacără înaltă, stabilă și concentrată (ușor de direcționat). Un arzător simplu propan-aer atinge maximum 1900–2000 °C — la limită pentru lipire tare, insuficient pentru sudură. Flacăra amestecată cu oxigen trece însă de 3000 °C: aici intră în scenă seturile cu oxigen, precum CFH FIX 3100.

2. De ce merită un set portabil?

Echipamentul autogen clasic, cu butelii mari (oxigen de 50 litri + acetilenă), este puternic, dar greu, pretențios la depozitare, legat de închirierea buteliilor și incomod la lucrări pe teren. Setul portabil este alegerea potrivită dacă:

• trebuie să mergi la fața locului — ca instalator sau tehnician de mentenanță, întregul echipament încape într-o mână și cântărește 3,44 kg,
• lucrezi cu materiale subțiri — în intervalul 0,1–2,5 mm, arzătorul mai mic este și mai precis,
• utilizarea este ocazională sau intermitentă — nu merită să plătești chirie pentru butelii și administrarea reîncărcărilor,
• nu ai spațiu de depozitare — suportul compact încape și pe raftul din garaj.

3. CFH FIX 3100 în detaliu — ce știe, ce conține cutia?

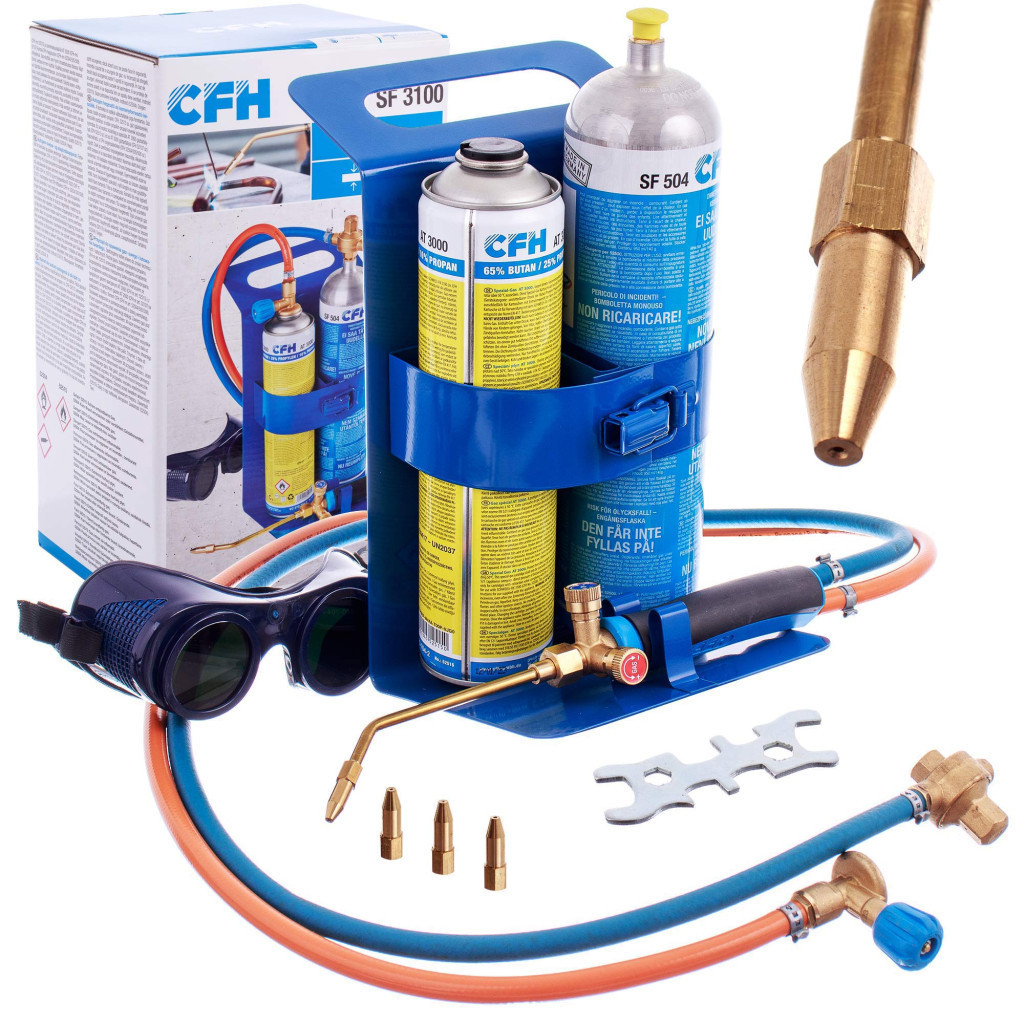

Setul complet CFH FIX 3100: suport de transport, butelie de oxigen, butelie de gaz AT3000, arzător și accesorii

CFH FIX 3100 este soluția autogenă portabilă a producătorului german CFH. Flacăra se naște din perechea oxigen + gaz AT3000 de înaltă performanță și atinge o temperatură maximă de 3100 °C — mai mult decât suficient atât pentru lipire tare, cât și pentru sudura tablelor subțiri.

Ce conține cutia?

• Suport de transport — cadrul stabil, portabil, al celor două butelii și al arzătorului
• Butelie de oxigen (105 bar / 105 litri) și butelie de gaz AT3000
• Corp de arzător + 4 duze diferite pentru diverse grosimi de material
• Ochelari de sudură și cheie de montaj

Date tehnice

Recomandare de produs · Protagonistul articolului

Set sudură Oxigen-Propan FIX 3100 CFH, max. 3100 °C

• temperatură maximă a flăcării de 3100 °C, flacără precisă, concentrată
• pentru sudură la grosimi de 0,1–2,5 mm și lipire tare
• set complet: 2 butelii, arzător, 4 duze, ochelari de sudură, cheie
• 3,44 kg, domeniu de funcționare 360°

Vezi setul

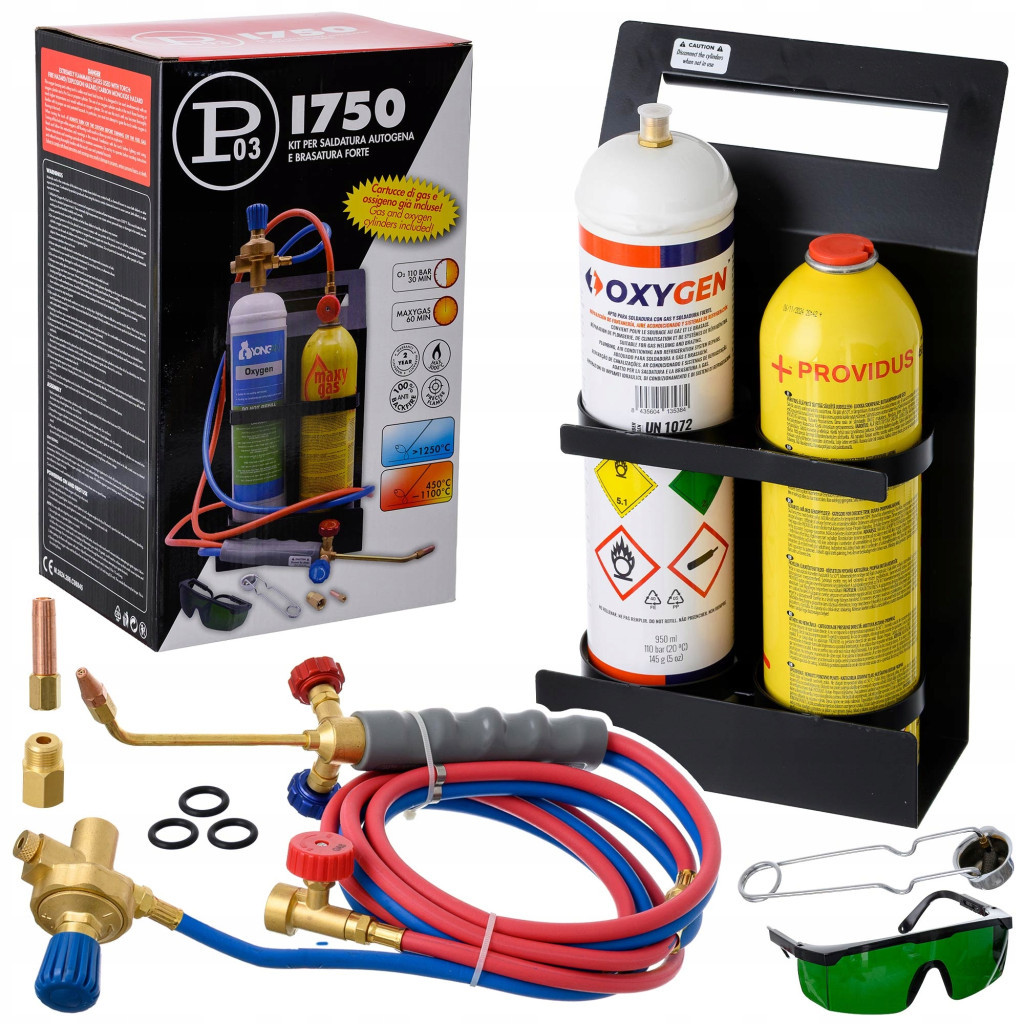

Alternativă în aceeași categorie: setul oxigen-propan PROJECT03

Dacă ai nevoie de flacără portabilă cu oxigen, dar cauți o construcție diferită, merită să vezi și kitul portabil de sudură și lipire oxigen-propan PROJECT03. Diferența principală este în construcție: PROJECT03 este o variantă cu furtun de 1,5 m — buteliile pot fi așezate jos, iar în mână ții doar arzătorul ușor, ceea ce obosește mai puțin la lucrări lungi, iar în spații înguste oferă o libertate de mișcare mai mare. Flacăra se naște din perechea oxigen-propan, cu reglare ajustabilă a flăcării, și atinge 3000 °C — o rezervă mai mult decât suficientă pentru lipire tare.

Pe scurt: FIX 3100 este soluția compactă, purtabilă într-o singură mână, cu cea mai înaltă temperatură a flăcării; PROJECT03 este pentru cei care preferă construcția cu furtun și butelii așezate jos.

Recomandare de produs · Alternativă

Kit Portabil de Sudură și Lipire Oxigen-Propan PROJECT03, 3000 °C

• temperatură maximă a flăcării de 3000 °C, reglare ajustabilă a flăcării
• variantă cu furtun de 1,5 m — buteliile stau jos, în mână e doar arzătorul
• funcționare oxigen-propan, racord 7/16"

Vezi kitul PROJECT03

4. Utilizare pas cu pas

Punerea în funcțiune a setului FIX 3100 este simplă, dar ordinea pașilor contează — succesiunea de mai jos urmează practica sigură:

1. Pregătire: verifică integritatea furtunurilor și a racordurilor și manipulează armăturile fără urme de ulei sau grăsime (pe partea de oxigen acest lucru este critic).
2. Alegerea duzei: din cele 4 duze, montează-o pe cea potrivită grosimii piesei — material mai subțire = duză mai mică.
3. Deschiderea buteliilor: deschide mai întâi partea de gaz combustibil la flacără mică, aprinde, apoi adaugă treptat oxigenul.
4. Reglarea flăcării: reglează o flacără neutră, concentrată — conul flăcării trebuie să fie ascuțit, bine definit. Prea mult oxigen dă o flacără oxidantă (cusătura devine poroasă), prea puțin dă o flacără care afumă.
5. Lucrul propriu-zis: la lipirea tare încălzește locul îmbinării (nu aliajul de lipit!) — aliajul curge singur în rost când țeava atinge temperatura de lucru.
6. Oprirea: închide mai întâi oxigenul, apoi gazul, la final arde gazul rămas din furtunuri și închide ambele robinete ale buteliilor.

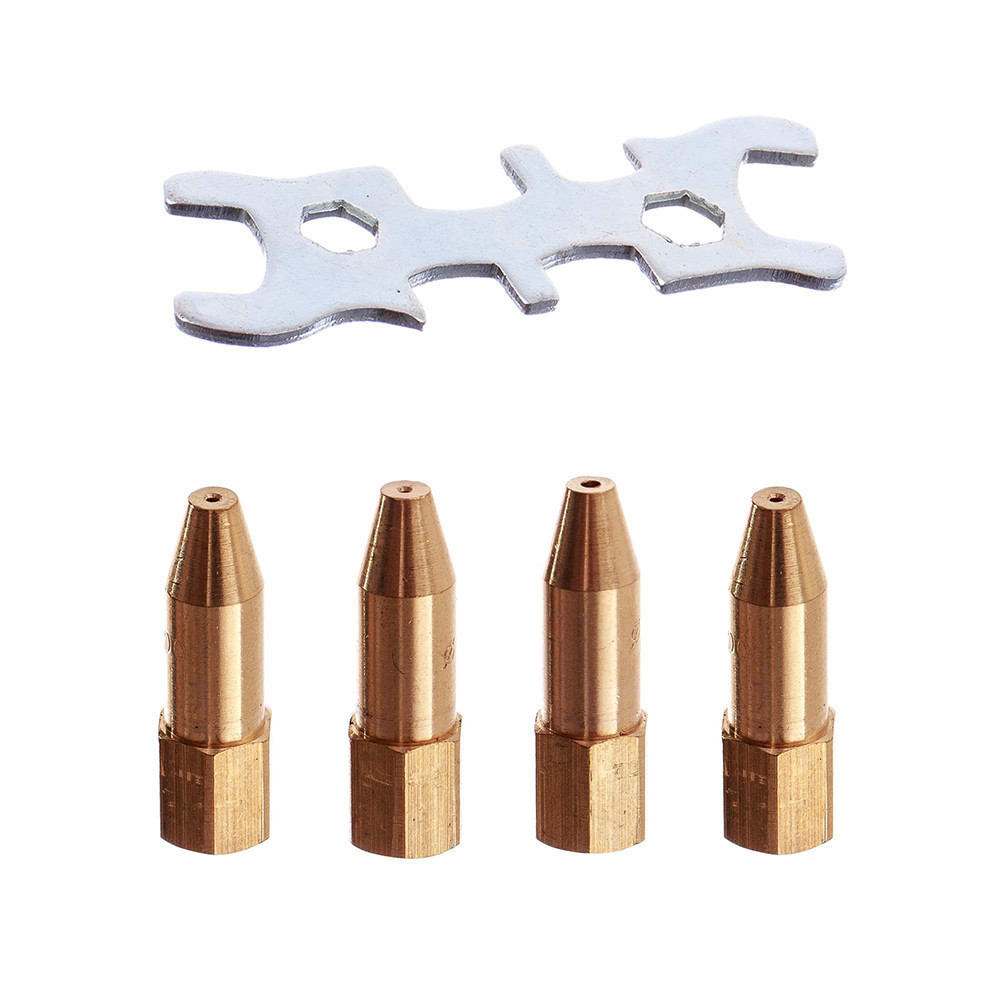

Corpul arzătorului și duzele interschimbabile — folosește întotdeauna mărimea potrivită grosimii materialului

5. Alimentarea cu gaz și accesoriile — care butelie la ce folosește?

FIX 3100 funcționează cu butelii de unică folosință, interschimbabile — fără chirie de butelii, fără administrarea reîncărcărilor. În schimb, la lucru intens merită să ai rezerve, pentru că oxigenul se consumă mai repede: pentru temperatura înaltă, flacăra cere constant mult oxigen. În ofertă găsești alimentare pe două direcții:

Partea de oxigen — de aici ai nevoie de cel mai mult

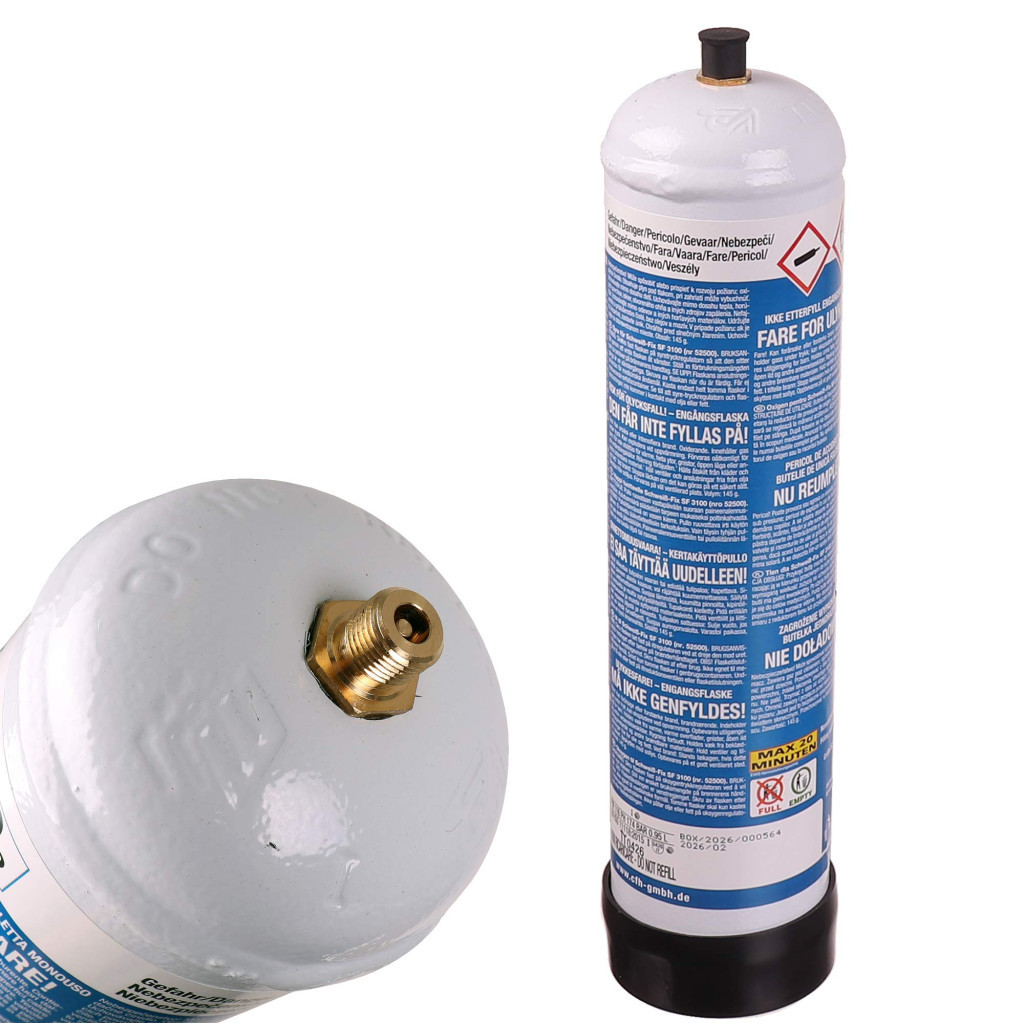

• Butelie Oxigen CFH pentru arzătorul FIX 3100, 950 ml (MKN-257) — alimentarea standard cu oxigen a setului, dedicată FIX 3100.

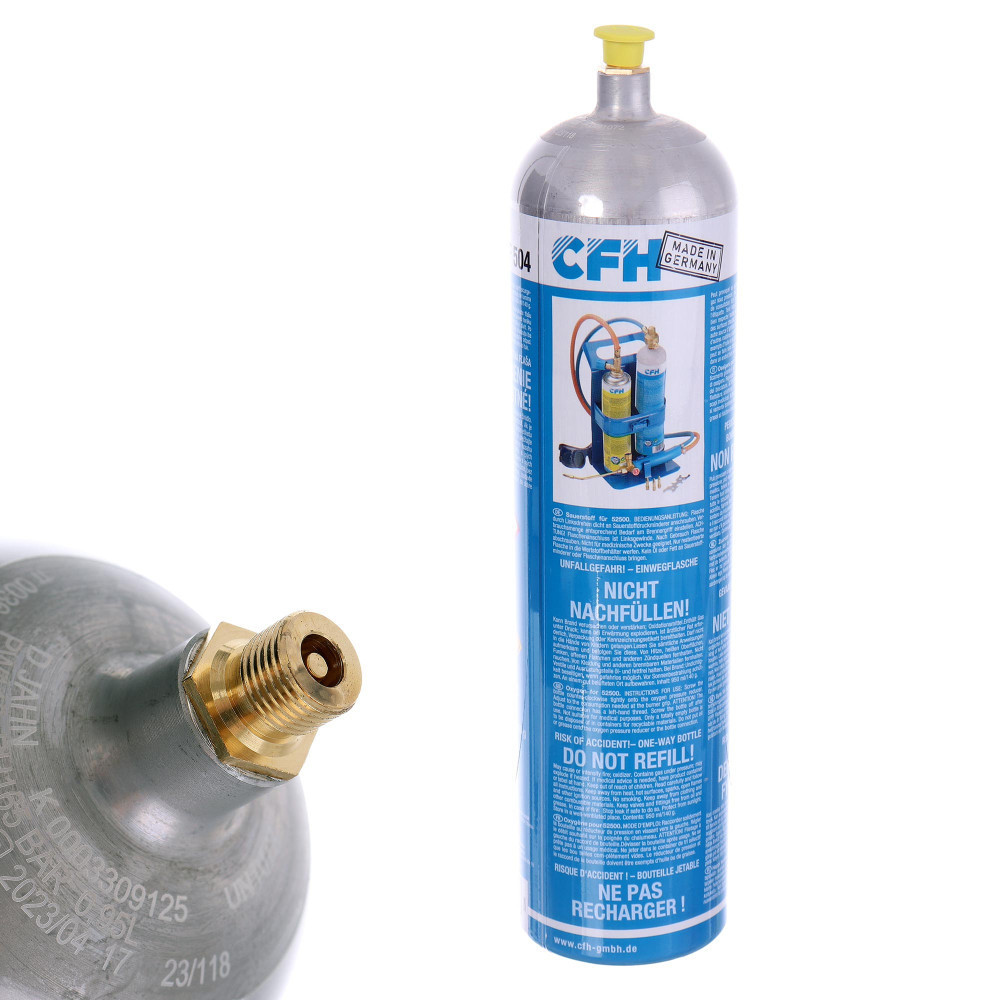

• Cartuș Oxigen CFH FIX 3100 de rezervă, 950 ml (TF2-30180) — variantă de înaltă presiune (165 bar); ține-o la îndemână ca să nu rămâi fără oxigen în mijlocul lucrării.
• Butelie oxigen CFH 52509, 2200 ml (MKN-239) — formatul mare: capacitate de peste două ori mai mare, pentru sesiuni lungi de lucru și schimbări mai rare.

Partea de gaz combustibil

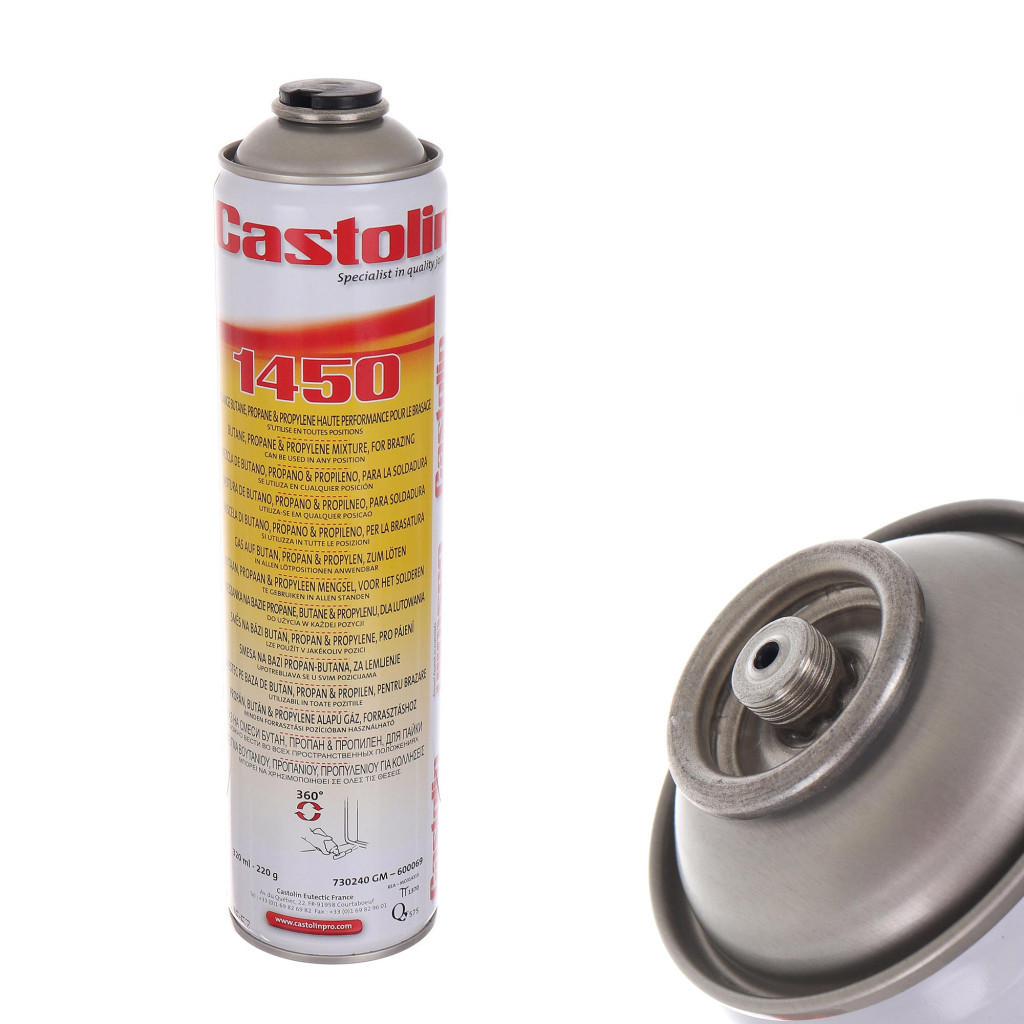

• Cartuș de gaz Castolin 1450 propan-butan, 320 ml (TF2-100064) — cartuș de gaz combustibil compatibil cu arzătoarele de sistem 1450; singur (cu aer) dă o flacără de 1900 °C, iar în combinație cu oxigen atinge intervalul necesar lipirii tari.

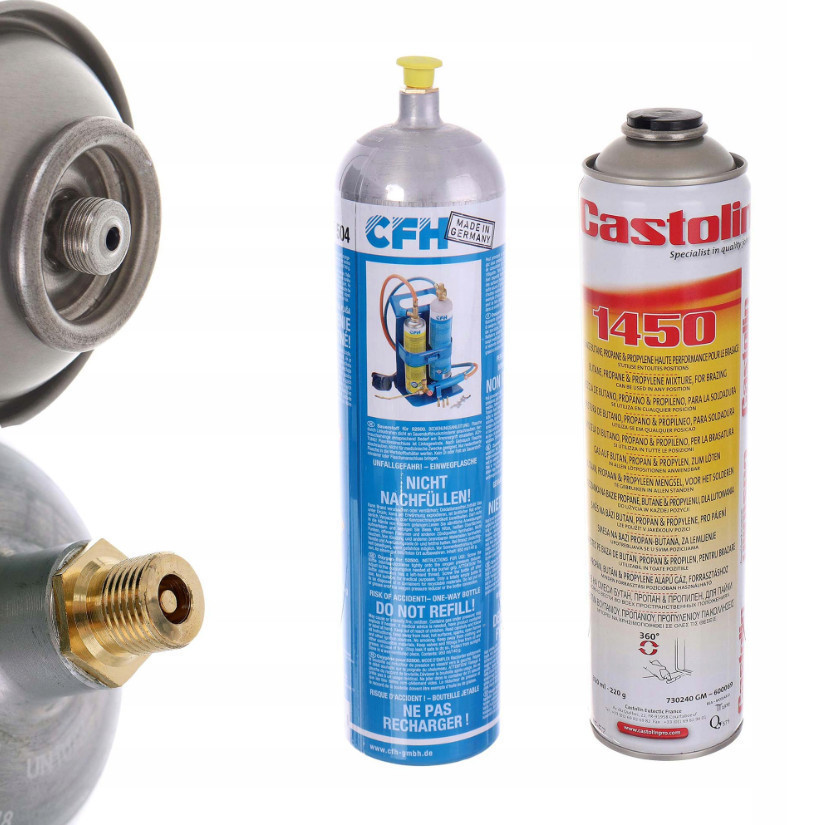

• Set butelii oxi-gaz (oxigen + propan-butan/propilenă) (TF2-9764-N) — cel mai practic pachet de schimb: înlocuiește ambele părți deodată (950 ml oxigen + 320 ml gaz combustibil), iar temperatura flăcării rămâne 3100 °C.

Comparație rapidă

Butelie Oxigen CFH pentru Arzător FIX 3100, 950 ml

Gaz: oxigen · Capacitate: 950 ml
Alimentarea de bază cu oxigen

Vezi produsul

Cartuș Oxigen CFH FIX 3100, 950 ml, de rezervă

Gaz: oxigen · 950 ml · 165 bar
Rezervă pentru lucru fără întreruperi

Vezi produsul

Butelie Oxigen CFH 52509, 2200 ml

Gaz: oxigen · 2200 ml · 110 bar
Format mare pentru sesiuni lungi

Vezi produsul

Cartuș de Gaz CASTOLIN 1450 Propan-Butan, 320 ml

Gaz: propan-butan · 320 ml
Înlocuirea părții de gaz combustibil

Vezi produsul

Set butelii oxi-gaz CFH FIX 3100

Oxigen 950 ml + gaz 320 ml · 3100 °C
Ambele părți într-un singur pachet

Vezi produsul

6. Reguli de siguranță la lucrul cu flacără și oxigen

• Ochelari de sudură întotdeauna. Ochelarii de protecție din set nu sunt opționali, ci obligatorii — lumina flăcării de 3100 °C afectează ochii. Găsești echipament suplimentar în categoria protecția muncii.
• Manipularea oxigenului fără ulei și grăsime. Nu atinge niciodată armăturile de oxigen cu mâini sau mănuși uleioase — oxigenul în contact cu grăsimile poate provoca autoaprindere. Aceasta este singura regulă care nu se încalcă niciodată, în nicio circumstanță.
• Ventilație. În spații închise asigură schimbul de aer: flacăra consumă oxigenul și produce gaze de ardere.
• Depozitare. Depozitează buteliile în poziție verticală, ferite de căldură și de lumina directă a soarelui, în locuri inaccesibile copiilor.
• Ordinea la oprire. După utilizare închide ambele robinete și arde gazul rămas din furtunuri — astfel nu rămâne gaz sub presiune în sistem.
• Mediul de lucru. Îndepărtează materialele inflamabile din zona de lucru și ține la îndemână un stingător sau măcar o găleată cu apă.

7. Greșeli frecvente — și cum le eviți

„Încălzesc aliajul de lipit" — aport de căldură greșit

Cea mai frecventă greșeală la lipirea tare. Nu vergeaua de lipit trebuie topită, ci locul îmbinării trebuie adus la temperatura de lucru — aliajul curge atunci singur în rost. Dacă topești vergeaua, îmbinarea rămâne rece și nu va fi etanșă.

„Mai mult oxigen = flacără mai bună" — flacără oxidantă

Prea mult oxigen dă o flacără șuierătoare, agresivă, care oxidează cusătura și o face poroasă. Urmărește întotdeauna o flacără neutră, cu con ascuțit.

„Cumpăr butelie când se termină" — fără rezerve

Oxigenul se termină de regulă mai repede decât te aștepți — de obicei în mijlocul lucrării. Un cartuș de rezervă pe raft costă mai puțin decât o lucrare de încălzire lăsată la jumătate.

„Merge și peste 2,5 mm" — dincolo de limitele setului

Domeniul setului FIX 3100 este 0,1–2,5 mm. Pentru materiale structurale mai groase se folosește sudura cu arc (MMA/MIG) — aportul de căldură subdimensionat dă o cusătură slabă, fără pătrundere.

„Filetul o să se potrivească" — fără verificarea compatibilității

Racordurile filetate ale buteliilor de schimb sunt de sistem închis. Înainte de cumpărare verifică întotdeauna că butelia se potrivește arzătorului tău — tipul racordului este indicat pe paginile de produs.

8. Întrebări frecvente (FAQ)

9. Gânduri de încheiere — cui i se potrivește FIX 3100?
